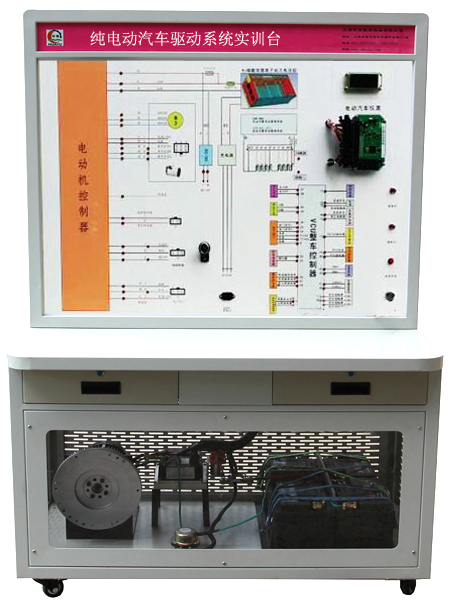

HY-QCX205純電動汽車驅動系統實訓臺

 一、產品概述：
電動汽車驅動系統實訓臺用于培養職業院校學生掌握電動汽車驅動電機及電機控制器性能特點、結構等基本原理知識。了解交流電動機控制系統的基本構造，掌握交流電動機控制系統的工作原理，掌握交流電動機控制系統基本控制等電路，觀察臺架上的元件、感性地認識實車的元件，通過演示交流電動機控制系統的工作過程，檢驗學生的理解能力和動手能力，察看電路圖，分析各個元件之間的相互關系，了解直流電動機控制系統的工作原理。

二、實訓臺功能特點：
1、真實可運行的純電動汽車驅動系統，充分展示純電動汽車驅動系統的組成結構和工作過程。
2、實訓臺面板上安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化。
3、實訓臺演示面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板印有彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車驅動電機及電機控制器原理圖和實物，認識和分析電動汽車電池組管理控制系統的工作原理與工作過程。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺配備有電子油門控制裝置，可方便對純電動汽車驅動系統進行加減速。實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置。
6、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
   1、電源：HV磷酸鐵鋰離子動力電池組
   2、溫度：-40℃～+50℃
   3、外形規格：1200×600×1720mm(長×寬×高)
