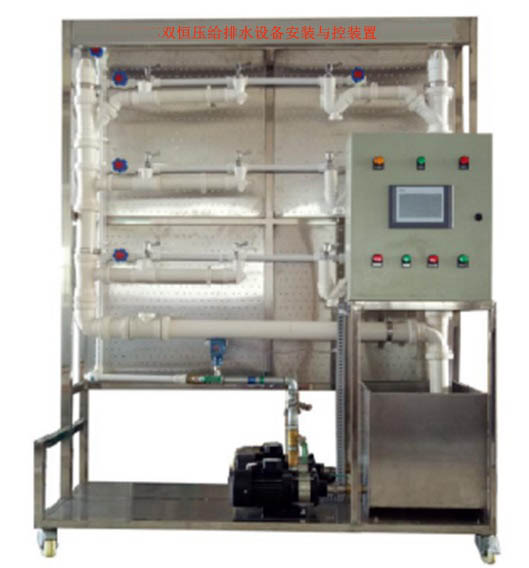

HYLYGS-2雙恒壓給排水設備安裝與控制實訓裝置

一、設備特點：
1、控制平臺采用PL+變頻器的開放式控制結構，提供組態軟件和PLC開發環境，可以讓學生自行設計控制方案，靈活性強。
2、控制平臺有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控制等多重保護機制。
3、控制系統能模擬真實的給水系統，有自動控制和手動控制兩種控制方式，當自動控制失效時，系統由手動控制方式運行。
4、控制對象全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬三層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由3臺水泵構成，其中1臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能夠生動模擬大樓給排水系統的典型結構。

5、設置三個單元實物模型供水，單元之間采用并聯，每個單元設置3個分區供水，立管分三路至相應樓層供水。相應分層/分戶閥門按規范設置。給水管采用ppr復合管。采用雙立管排水方式排水，雙立管采用特殊螺旋消音管立管實物模型排水。水平層分區采用不同類型沉水裝置，和不同下水三通連接。恒壓供水采用雙電機自動切換、分段恒壓供水、手動啟動、工頻手動、手動變頻、自動恒壓控制等功能.

二、生活水系統實訓
1．實訓項目一：配件和器件的安裝：給水系統中管路配件的安裝；
2．實訓項目二：壓力變送器、水龍頭器件的安裝。
3．實訓項目三：恒壓設備與操作。
三、排水系統實訓
1．實訓項目一：排水管路結構安裝
2．實訓項目二：系統原理認識與了解
三、電氣軟件實訓項目
1．實訓項目一：系統竣工圖和控制電氣原理圖繪制
2．實訓項目二：管道試壓與通水試驗

3．實訓項目三：電氣設計、安裝與接線：水泵、配電柜、控制器、指令元件、操作元件的安裝、接線
