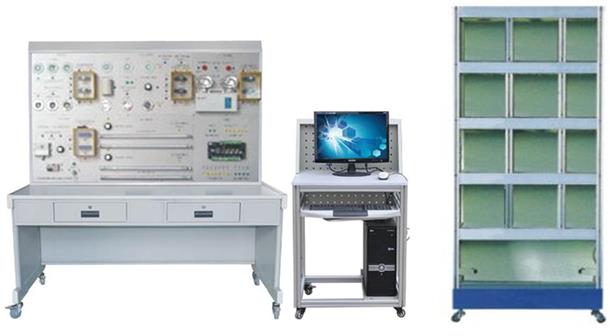

HY-L4B樓宇照明系統實訓裝置（LON總線型）

（1）裝置組成：
　　樓宇照明監控系統實驗實訓裝置，控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、時鐘控制器、照度傳感器、動靜探測器、遙控器、仿真燈具、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
（2）系統實訓功能：
　　能進行各種燈光照明系統操作演示、直接數字控制器（DDC）的操作與編程、時鐘控制的編程與操作、照度自動調節控制、動靜探測控制、區域場景控制、手動遙控器控制，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中其它設備聯網進行各種綜合實訓。
（3）系統技術指示：
　　a、工作電壓：?jiǎn)蜗嗳€220V±5% 50Hz
　　b、整機容量：＜300W
　　c、外形尺寸：1500mm×700mm×1800mm
　　d、安全保護：具有漏電自動保護裝置
　　e、故障設置：具有故障設置系統

（4）可以做的實訓項目：
　　實訓項目一：公共區域照明控制與操作實訓
　　實訓項目二：辦公室照度自動調節控制與操作實訓
　　實訓項目三：景觀照明控制與操作實訓
　　實訓項目四：情景照明控制與操作實訓
　　實訓項目五：應急照明控制與操作實訓
　　實訓項目六：手動遙控器控制與操作實訓
　　實訓項目七：線路故障的判斷與處理
　　實訓項目八：設備故障的判斷與處理
　　實訓項目九：設計并安裝一個簡易應用系統
　　實訓項目十：組態軟件設計實訓項目
（）5）、基本配置
1.照明控制屏
設置模擬照明配電箱，并設置照明控制開關，包括傳統開關、遙控開關裝置等。
2.照明演示柜
照明演示柜為樓宇照明控制的演示對象，屬于半實物。采用分層結構，能模擬樓層整體照明效果，采用半實物模式，分為五層結構，體現多種照明場景。
3.下位機系統
下位機系統采用DDC控制器，實現照明線路的通斷控制，通過LonWorks總線與上位機系統通信。
4.上位機監控系統
配備監控系統軟件，可以實現對照明系統的遠程監控。
