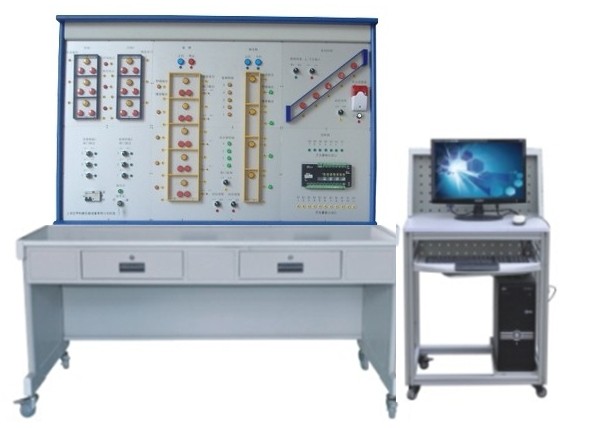

HY-L6型樓宇電梯監控系統實驗實訓裝置

一、系統實訓功能：
      能進行各種電梯控制系統操作演示、直接數字控制器(DDC)的操作與配置、電梯正常運行狀態的監控、電梯故障報警狀態的監控、電梯事故保護控制、電梯聯動保護控制、兩臺電梯的群控，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

二、系統技術指標：
工作電壓：單相三線220V±5% 50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
三、實訓項目
樓宇客梯監控
1、按線路圖將各部分連線操作實訓；
2、客梯上下行操作實訓；
3、多層同時呼喚操作實訓；
4、運行時間的累計和復位操作實訓；
5、線路故障的判斷與處理實訓；
6、操作錯誤的判斷與糾正實訓。
樓宇觀光梯監控
7、按線路圖將各部分連線操作實訓；
8、觀光梯上下行操作實訓；
9、 廂門故障檢測模擬操作實訓；
10、 安防報警檢測模擬操作實訓；
11、消防報警檢測模擬操作實訓；
12、運行時間的累計和復位操作實訓操作實訓；
13、線路故障的判斷與處理實訓；
14、操作錯誤的判斷與糾正實訓。
樓宇貨梯群控監控
15、按線路圖將各部分連線操作實訓；
16、貨梯上下行操作實訓；
17、貨梯群控操作實訓；
18、運行時間的累計和復位操作實訓操作實訓；
19、線路故障的判斷與處理實訓；
20、操作錯誤的判斷與糾正實訓。
樓宇自動扶梯監控
21、按線路圖將各部分連線操作實訓；
22、自動扶梯上下行操作實訓；
23、電機故障檢測操作實訓；
24、安防報警操作實訓；
25、消防報警操作實訓；
26、線路故障的判斷與處理實訓；
27、操作錯誤的判斷與糾正實訓。
