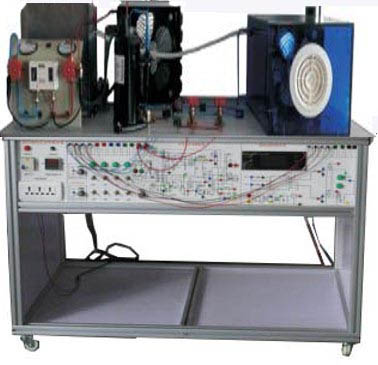

HYKJ-3 恒溫恒濕機組系統模擬實驗裝置


一、 概 述

“恒溫恒濕機組系統模擬實驗裝置”是采用直流式空氣處理系統,并配置壓縮機、風冷冷凝器、蒸發器、加濕器、電加熱器和風管等真實部件,可測量壓力、溫度、濕度等過程參數。通過對本裝置的實驗,能使學生熟悉直流式系統的空氣處理過程,并得到熱工測量和計算的基本訓練。本裝置適用于“制冷空調原理及應用”、“制冷空調技術”、“建筑電氣控制技術”等課程的實驗教學。


二、 裝置特點
1、安全保護齊全:設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,可對人身及設備進行有效保護
2、直觀性好:裝置直觀展示了恒溫恒濕機組空氣調節系統的結構,風道采用有機玻璃面板,可清楚地看到空氣循環系統的組成部件
3、恒溫恒濕空調采用大風量,低焓差的送風方式,以保持較小的溫、濕度均恒性。而普通家用空調送風方面力求舒適。一般恒溫恒濕空調送風量為普通家用空調送風量的2~3倍。
4、 因濕度快速變化,機組需要頻繁除濕,而恒溫恒濕空調采用制冷除濕方式,所以要求空調制冷系統能頻繁啟動,對制冷系統要求非常高;而家用空調壓縮機不能頻繁啟動,設置有壓縮機三分鐘停機保護。
5、實驗臺面板上噴繪有恒溫室恒濕機組制冷流程圖,
6、采用了二用節流方式:1.手動節流,2.毛細管節流
7、可選擇電子膨脹閥節流方式
8、提供軟件可監控電壓,電流,頻率,功率,功率因數,壓力,流量等的,可實時顯示在PC上,并可打印。
9、空調的主要電氣可手動連接,具有很好的動手性,連接線采用專用的D4連接線。
技術性能
1. 輸入電源:單相三線 AC220V±10% 50Hz
2. 工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3. 制冷劑:R22
4. 裝置容量:<1.5kVA
5. 重 量:100kg
6. 外形尺寸:150cm×60cm×130cm
三、 實驗裝置的基本配置及功能
1. 控制臺
采用工業鋁型材結構和亞光彩色噴繪結構,造型新穎。最上層布置空氣循環系統,可直觀展示空氣處理機組結構;正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪,便于移動和固定。
2. 交流電源
單相三線220V交流電源供電,經漏電保護器,通過啟、停開關控制總電源
3. 測量儀表
(1) 4-20MA溫濕度傳感器2只,為了能夠直觀地讀數,將各組溫濕度信號取出溫度測量范圍為:-40℃~+120℃
濕度測量范圍為:0%~100%
(2) 真空壓力表2只(精度2.5級)
量程分別為-0.1MPa~1.5MPa、-0.1MPa~3.5MPa和0~0.4MPa,分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
4. 控制儀表
(1) 壓力控制器1只
實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力,當高壓高于設定值或低壓低于設定值時,控制器發出控制信號切斷壓縮機電源
5. 空氣處理機組
空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器和風機.
6. 風冷制冷機組:由2匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成
7. 加濕系統:由蒸汽系統由蒸汽發生器和蒸汽噴管組成
8. 控制系統,由智能恒溫恒濕控制系統自動控制
9. 加熱系統:由PPT組成
四、實驗項目
1. 恒溫恒濕機組實訓系統工作原理
2. 恒溫恒濕機組空氣調節運行工況實驗
3. 電氣的自控制
4. 制冷系統工作原理
5. 除濕系統工作原理
6. 加熱系統工作原理
7. 制冷,加熱,除濕應用關系
8. 溫度,濕度傳感器的應用

9. 恒溫恒濕機組故障實訓
