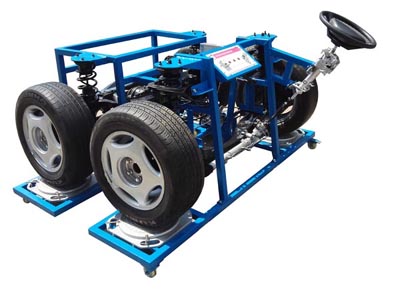

HY-QC336電子控制四輪轉向系統與前懸掛實訓臺

（一）產品簡介

       本實訓臺由豐田原廠懸掛系統、行駛系統等主要部件、減震器、方向盤、輪胎、可移動式臺架等組成。采用豐田原四輪轉向系統實物為基礎，充分展示汽車四輪轉向系統的組成結構和工作過程。適用干中高等職業技術院校、普通教育類學院和培訓機構對汽車底盤轉向系統的理論和維修實訓的教學需要。本實訓臺功能齊全、操作方便、安全可靠。

（二）結構組成

      豐田原廠四輪轉向方向機、前后懸架、前后車輪、減震器、方向盤、可移動式臺架等。

（三）功能特點

1．可進行動力轉向和非動力轉向實驗。

2．通過拆裝實習，學習四輪轉向系的結構原理，裝配技巧，掌握系統的調整內容、方法及組裝順序。

3．演示車輪轉向的變化過程，減速電機驅動。

4．演示原車轉向系統的工作過程及轉向系統基本結構組成和工作原理。

5．可進行四輪定位檢測與調整，四輪定位三要素的調整和作用。

6．底架部分采用鋼性結構焊接，表面烤漆工藝，帶自鎖腳輪，安全可靠；

7．實訓配備有使用說明書及相關資料。

（四）技術參數

1500mm × 1500mm× 1200mm(長×寬×高)

電機：220V/750W

交流電源：220V
