HY-QC719C型汽油電控發動機拆裝實訓臺（發動機翻轉臺架）

【產品簡介】

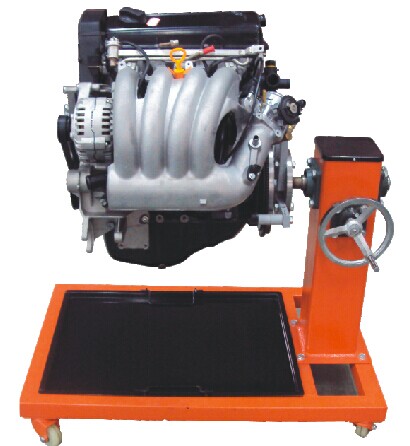

本實訓臺以大眾桑塔納3000電控汽油發動機總成裝配在拆裝翻轉臺架上，拆裝翻轉臺架便于學員進行發動機拆卸、檢驗、測量和裝配實訓。適用于中高等職業院校和培訓機構的汽車電噴發動機構造與維修實訓教學，能夠滿足對電控汽油發動機的結構、工作原理、零部件的測量、診斷和分析的教學和考核需要。本實驗操作方便，安全可靠。

【標裝配置】
1、采用大眾桑塔納電控發動機總成，所有傳感器、進排氣系統、節氣門、點火系統、發電機等附件齊全完整。
2、減速機（60#減速機，減速比例為1：60）、翻轉臺架、接油盤、移動腳輪等。
【產品特點】
1、把發動機固定在翻轉架上，可軸向360度翻轉并可在任意角度鎖定，確保翻轉輕松，自鎖穩固，操作空間大，方便拆裝；學員可在拆裝臺架上進行發動機拆裝和修理的實操，充分滿足發動機解體、裝復、調試、檢驗全過程的要求。
2、大面積接油盤，做到工具、廢油、零部件不落地，培養良好的工作習慣；
3、翻轉架采用高強度國標鋼結構，并采用框架式結構，雙軸承支承，確保有足夠的承重能力，確保拆裝時的安全需要。
4、移動腳輪中有2個為定輪2個為萬向輪（帶鎖定裝置），方便移動和穩妥固定。
5、工業造型，結構合理，美觀大方，堅固耐用；
【產品工藝】
A）發動機經翻新處理，采用磷化、烤漆等工藝，確保漆面堅固不易掉色；
B）臺架采用國標管材，無縫焊接。金屬表面采用高溫噴塑處理，漆面堅固美觀。
【參數】
尺寸：（長*寬*高）1000*750*800（mm）
重量：190kg
【實訓項目】
1、發動機拆裝實訓；
2、發動機大修工藝實訓；
3、發動機結構與原理認識實訓；
4、發動機靜態檢測實訓等。
